数控磨床系列

数控无心磨床技术手册

型号： MK11100

编号： 2026-0601

无锡市苏锡机床制造有限公司

1 产品概况

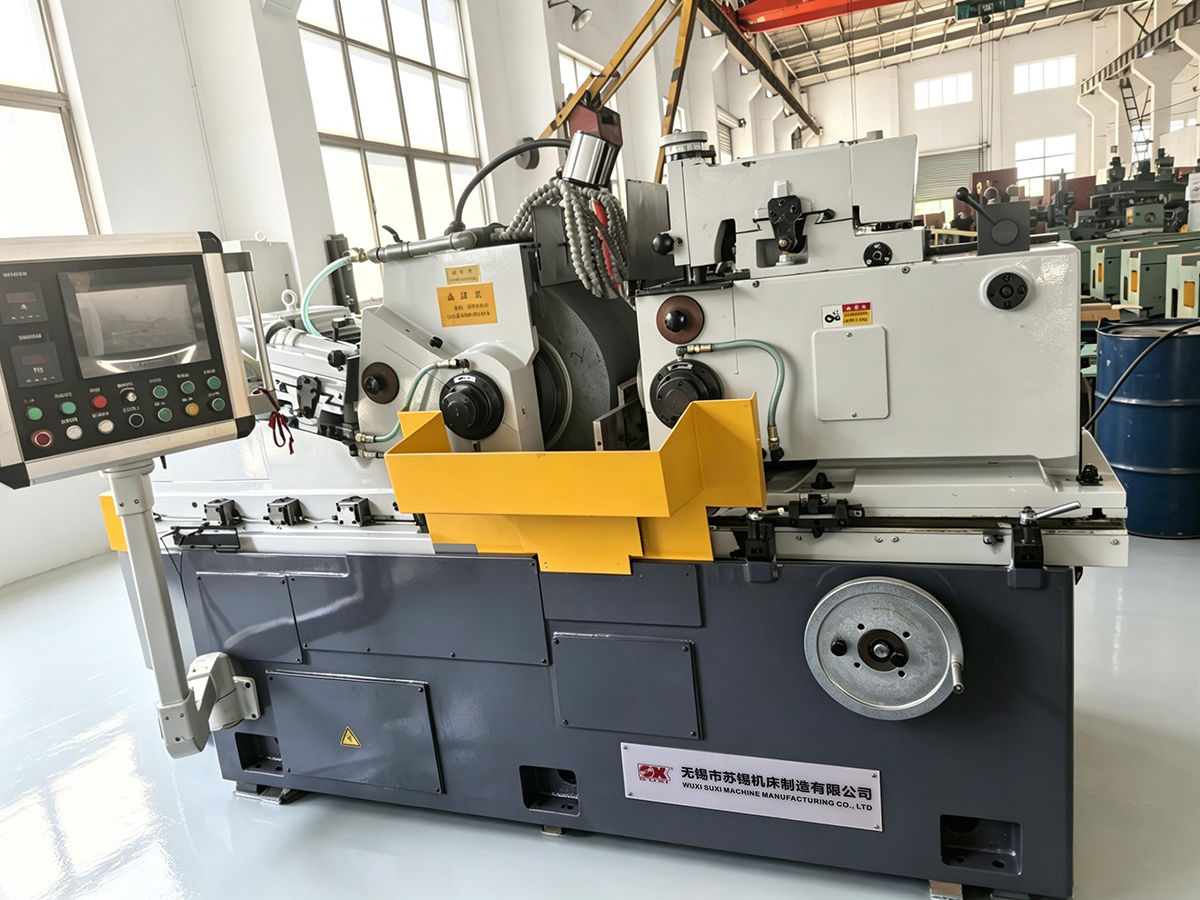

MK11100 数控无心磨床（单轴伺服）

此款磨床为定制类磨床，依据客户提供的要求，组织生产，非传统精密控制类磨床 ，只能满足特定的基本要求。

其中砂轮架进给采用伺服驱动。通过与系统匹配连接，结合国内外磨床控制技术和现场经验设计系统程序，做到复杂程序简单化，专业的控制界面，简单的加工参数，非专业人士稍作培训也能胜任加工生产，大大减少专业的人力资源的投入 ，并降低人力资源成本。

机床名称： 宽砂轮数控无心磨床

机床型号： MK11100

设备数量： 共 1 台

机床用途： 主要用于几何精度和表面质量要求较高的各种圆柱体零件、

环形零件的无心贯穿式磨削。 通磨轴类零件电源电压： 3 相 ，380V±10% ，频率 50Hz±10%；

环境温度： 10～35℃。

相对湿度： ≤70%。

2 结构概述

机床布局

本机床为双面移动机床，托架固定在床身中部，砂轮架位于床身左上方，它相对托架沿床身导轨作进给运动；导轮架位于床身右上方，它相对托架沿床身导轨作调整运动。

砂轮架

砂轮主轴采用双支承结构，主轴喷涂陶瓷支承在五片式短轴瓦、球支点的油膜轴承上。砂轮电机安装在磨架后端面,电机经皮带轮、联轴器传至砂轮主轴。

导轮架

导轮主轴喷涂陶瓷采用双支承结构，前后支承均采用高精度滑动轴承，刚性好 ，精度高。导轮主轴采用交流电机驱动 ，通过变频实现无级调速。

砂轮架进给机构（主进给）

机床主进给为砂轮架进给，进给形式为伺服电机经减速机构，转动滚珠丝杆，实现砂轮架进给。砂轮架安排在床身左方，进给导轨采用静压导轨形式，以达到进给灵敏的目的。

导轮架进给机构

导轮架安装在床身右方 ，导轮架拖板采用一般平 V 型滑动导轨 ，进给为手动。

砂轮修整器

砂轮修整器安装在砂轮架后上方，它采用单点金刚笔修整方式。砂轮修整器进给手动；往复运动采用液压油缸驱动的方式。

导轮修整器

导轮修整器安装在导轮回转体顶部，采用单点金刚笔修整方式。修整进给为手动进给；往复运动采用液压油缸驱动的方式。

控制系统

机床控制系统为三菱 PLC 控制系统。系统工作稳定可靠 ，加工参数输入方便简洁。具有故障自诊断功能 ，调整、维修方便。

机床采用独立电箱；电箱电源进线处备有接地螺丝 ，以便于用户接地线用。

润滑系统

配置 2 套独立润滑系统 ，1 套用于砂轮架导轨润滑；1 套用于砂轮主轴轴承润滑。

冷却系统

机床出水口配直径 100 的圆管 ，配合用户集中供水使用。

机床照明

加工区域设置必要照明 ，便于观察。

导轮采用行星减速机传动 ，减小震动运转精度更高。

3 技术参数

3.1 砂轮及导轮参数

3.2 轴参数

3.3 其他主要数据

4 主要加工范围

专为中大型轴类、套类、滚子类零件高精度、大批量外圆精加工设计。广泛应用于轴承、汽车零部件、液压工程机械、电机通用机械等行业的精密批量加工场景。

工件外径： φ10 ~ φ100mm

工件长度： ≤ 300mm

磨削余用量： 0.3mm 左右
